Víte, jaký osvětlovač použít?

25. února 2015

Připravili jsme pro vás krátký test osvětlovačů. Podívejte se, jaký typ osvětlení a v jaké situaci použít.

Nutnou podmínkou pro úspěšnou realizaci systémů strojového vidění je kromě výběru objektivu i správné osvětlení kontrolovaného výrobku. Některé aplikace jsou bez speciálního osvětlení prakticky neřešitelné, v dalších případech vede použití speciálního světla k výraznému zjednodušení celé aplikace, a tedy ke zrychlení a zlevnění vývoje. Proto se výběru osvětlení vyplatí věnovat náležitou pozornost. Přinášíme vám srovnání různých možností nasvětlení jedné konkrétní scény (zadní strana české mince 5,- Kč).

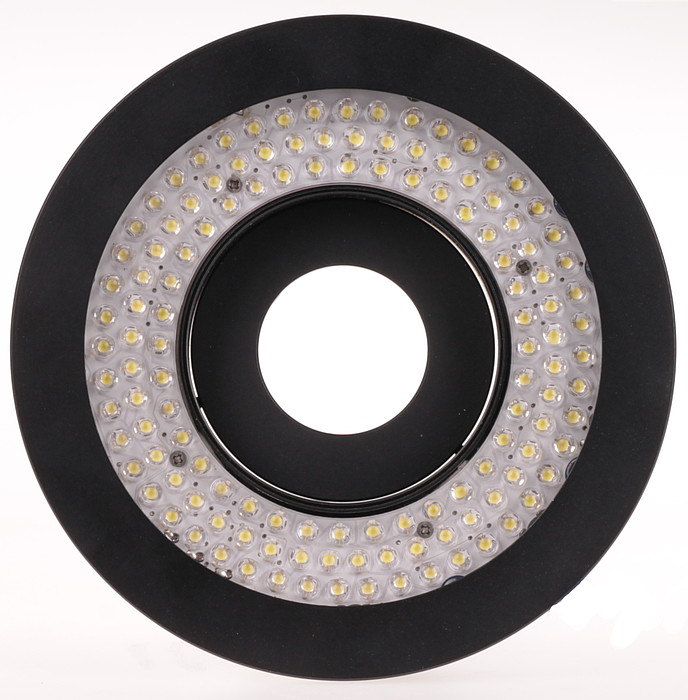

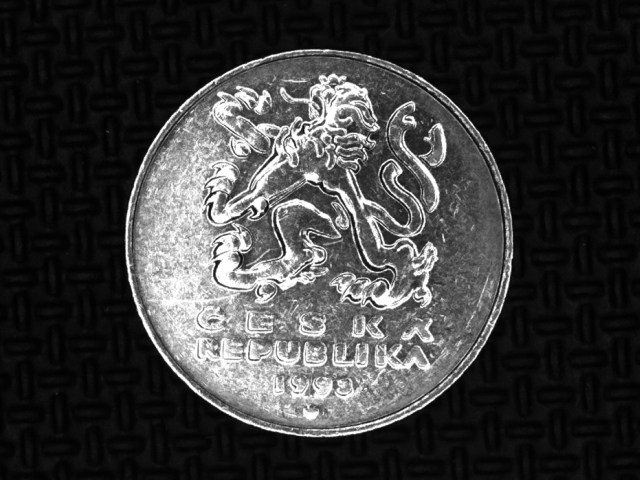

Kruhový osvětlovač

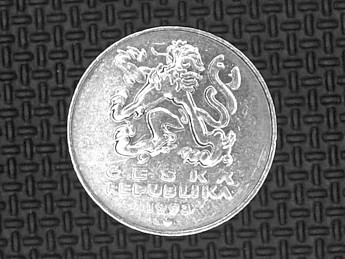

Na snímku vidíte naši testovací scénu osvětlenou standardním kruhovým osvětlovačem. Tento typ osvětlovače využijete například pro osvětlení matných ploch. V případě lesklých objektů může docházet k nerovnoměrnému osvětlení scény kvůli odleskům.

Pro více informací o tomto osvětlovači navštivte náš katalog .

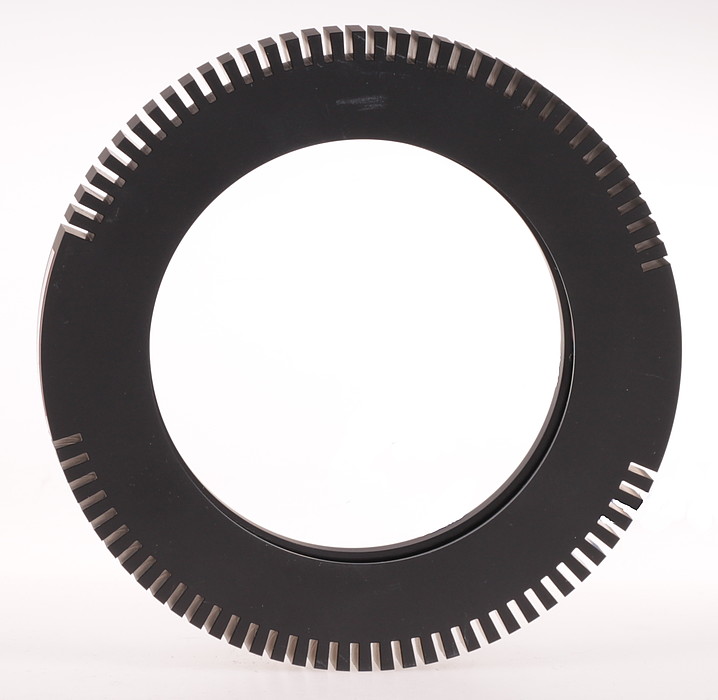

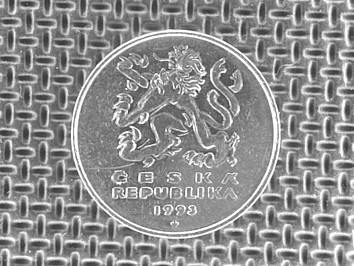

Temné pole

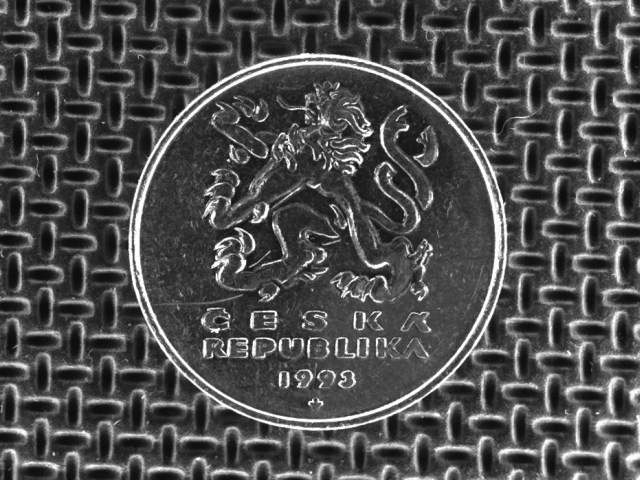

Snímek byl osvětlen osvětlovačem temného pole. Tento způsob vede ke zvýraznění hran a reliéfů – v našem případě je jasně zřetelný nejen reliéf snímané mince, ale i podložky.

Pro více informací o tomto osvětlovači navštivte náš katalog .

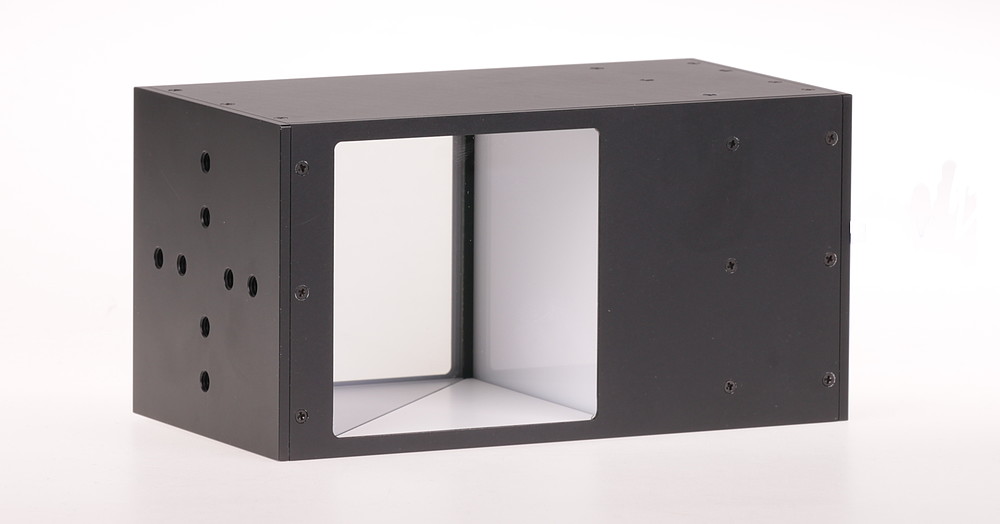

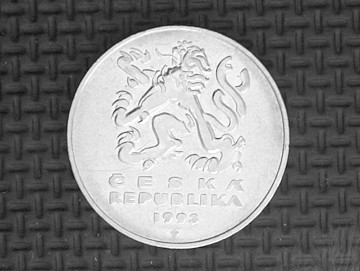

Koaxiální světlo

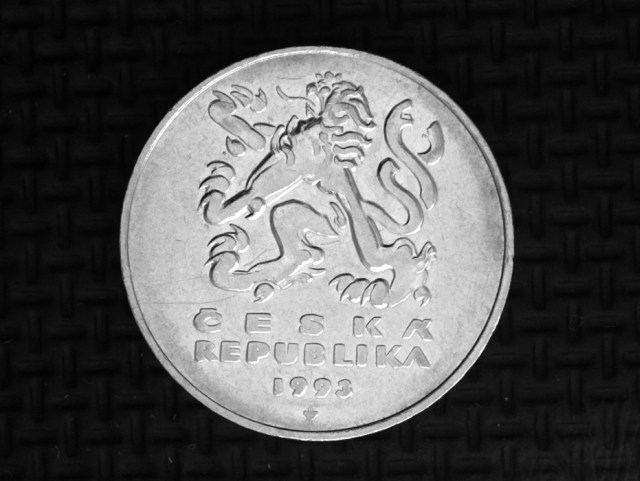

Koaxiální světlo je ideální pro snímání defektů na lesklých plochách. Tímto způsobem můžete najít a odhalit defekty i na prakticky zrcadlově lesklých plochách. Jeho výsledek vidíte na obrázku níže.

Pro více informací o tomto osvětlovači navštivte náš katalog .

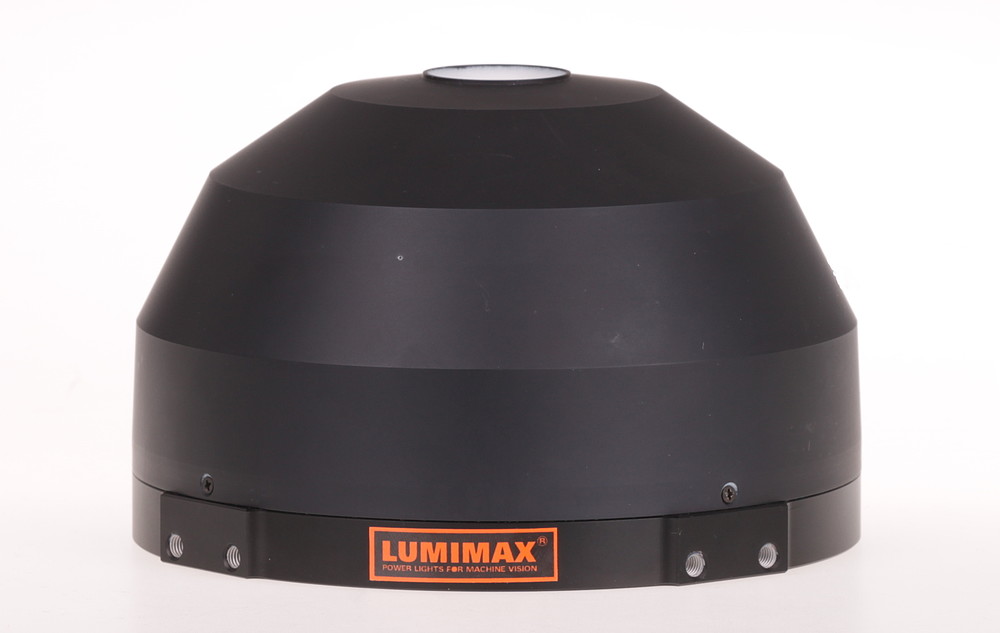

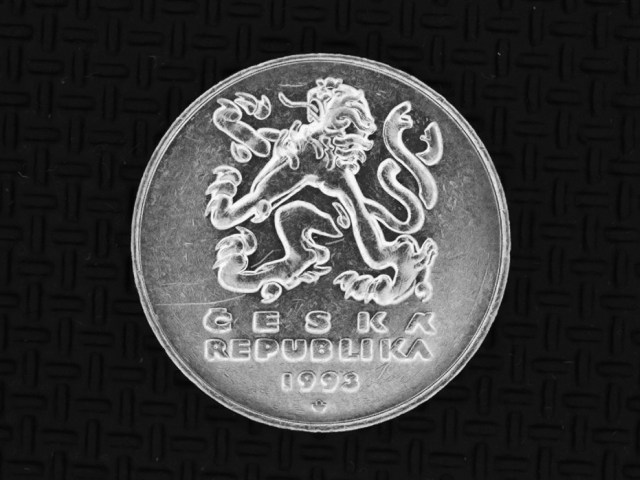

Bezestínový osvětlovač

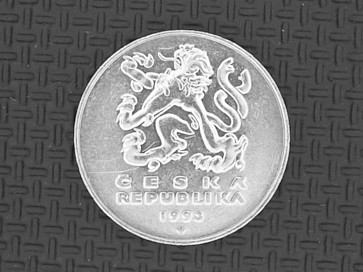

Posledním použitým osvětlovačem v tomto testu je bezestínový osvětlovač. Ten je vhodný ke snímání členitých a lesklých objektů, kdy pomocí rozptylové kopule eliminujete stíny. Výsledek vidíte na obrázku.

Pro více informací o tomto osvětlovači navštivte náš katalog .

Ve většině případů postačí, když použijete standardní kruhové nebo plošné osvětlovače. Pokud však potřebujete kontrolovat různě členité nebo lesklé objekty, zvažte použití speciálních osvětlovačů. Ušetříte tak čas i náklady spojené s vyhodnocením kontroly. V závislosti na charakteristice kontrolovaného objektu se může lišit i barva (respektive vlnová délka) použitého světla. Z tohoto důvodu přistupujte k návrhu jednotlivých aplikací individuálně a navržené řešení včas otestujte.

Potřebujete konzultovat návrh vhodného osvětlení, nebo chcete některý z našich osvětlovačů vyzkoušet pro vaši aplikaci? Kontaktujte nás, rádi vám poradíme.
