Volně programovatelné 3D kamery Ensenso

3D kamery Ensenso pracují na principu projekce náhodně generovaného obrazce světla. Základem je tzv. aktivní stereoskopie – promítání vzoru na snímaný objekt a následné zpětné snímání dvěma kamerami. Každý bod v obraze získá souřadnice X, Y, Z a kombinací obrazů se softwarově zpracovává 3D model.

Princip 3D kamer:

Je několik technik, jak snímat objekt a získávat 3D informace. Zde je stručný přehled těch nejpoužívanějších:

Laserová triangulaceDoba letu paprskuStereoskopie pasivníProjekce strukturovaného světlaKinectStereoskopie aktivní

Laserová triangulace

  • stereoskopická technika, při které je vzdálenost objektu vypočtena pomocí laserového paprsku a kamery
  • paprsek je promítán na povrch snímaného tělesa a snímán kamerou
  • kamera je umístěna ve známé poloze a pomocí trigonometrie tak lze snadno vypočítat 3D prostorové (XYZ) souřadnice jednotlivých bodů z laserové čáry na povrchu objektu

Doba letu paprsku (Time-of-flight)

  • metoda je založena na principu měření doby letu paprsku
  • fázový posun paprsku, doba jeho letu a přesná poloha kamery zajistí získání 3D souřadnic z obrazu

Stereoskopie (pasivní)

  • základem je opět triangulace
  • na základě matematických výpočtů (vzdálenost od objektu, základna kamer a jejich úhel natočení) získáváme 3D souřadnice jednotlivých bodů z obrazu

Projekce strukturovaného světla

  • jedná se o aktivní metodu, kdy je na snímaný objekt promítán vzor (tzv. strukturované světlo)
  • výpočet 3D souřadnic se většinou opět provádí ze znalosti vzdálenosti kamery, úhlu projektoru a definovaného vzoru

Kinect

  • Kinect je příkladem projekce strukturovaného světla
  • v tomto případě se jedná o přesný počet bodů s přesně definovanou vzdáleností mezi nimi

Stereoskopie (aktivní)

  • stereoskopická metoda aktivní, kdy je na objekt promítáno strukturované světlo
  • v případě systému Ensenso se jedná o náhodně generovaný vzor

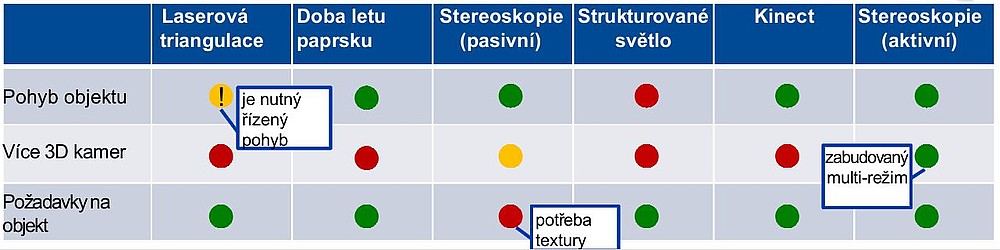

Vybrané vlastnosti jednotlivých metod

Vlastnosti 3D kamer

3D kamery mají tedy dva integrované CMOS senzory, projektor a infračervený přísvit. Výhodou kamer Ensenso je jejich rychlost při snímání výrobků na výrobním pásu. Princip náhodně generovaného světla je výhodný při použití několika 3D kamer Ensenso současně – nedochází k rušení nebo nepřesnému snímání. Na objekt nejsou kladeny téměř žádné požadavky. Nicméně, jako u všech 3D skenerů / kamer, nesmí být objekt např. lesklý.

Máte zájem o 3D kamery Ensenso? Chcete znát jejich cenu? Kontaktujte nás, rádi vám poradíme s výběrem vhodného typu kamery pro vaši aplikaci.
